產品概述

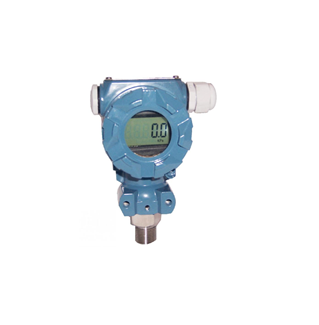

   MF-2088數顯防爆壓力變送器/傳感器（進口芯片）性能可靠。殼體采用隔離防爆設計，電路本安防爆設計另加數顯表頭實現現場顯示。芯體擴散硅進口芯片，電路信號隔離放大，截頻干擾設計（抗干擾能力強，防雷擊）過壓保護，限流保護，抗沖擊，防腐等設計，MF-2088數顯防爆壓力變送器/傳感器（進口芯片）在防爆場合實踐應用中獲得廠家及客戶的高度評價。

工作原理

       壓力傳感器是在單晶硅片上擴散上一個惠斯通電橋，電壓阻效應是橋壁電阻值發生變化，產生一個差動電壓信號。此信號經專用放大器，再經電壓電流變換，將量程相對應的信號轉化成標準4~20mA/0~5VDC/0~10VDC信號。

擴散硅壓力變送器特點

1．性價比chao高
2．寬電壓設計
3．抗沖擊設計
4．高精度、高穩定
5．安裝靈活,使用方便
6．體積小、重量輕、抗震動
7．接線反向和過壓保護，限流保護
8．信號隔離放大，截頻干擾設計，抗干擾能力強，防雷擊,防腐蝕。

 接線圖

技術參數

測量介質：   氣體液體（對不銹鋼沒有腐蝕的氣體或液體）
防爆類型：   本安防爆隔離防爆
測量介質：   氣體液體
測量范圍：   -0.1~20MPa（量程任選）
壓力類型：   負壓或表壓（出廠默認表壓）
精度等級：   ±0.2% F.S
連接方式：    M20*1.5   G1/4   G1/2
長期穩定性：±0.1% F.S/年
溫度漂移：    ±0.01%FS/℃
供電范圍：   12～36VDC
輸出信號：   《普通型》4～20mA  或 0～5VDC 或 0～10VDC 或 1-5VDC等
                       《顯示型》4～20mA  或 1-5VDC
介質溫度：   -40～85℃
環境溫度：   -40～85℃
超壓：           200%
防護等級：   IP65
采樣頻率：   ≤2ms
探頭材料：   隔膜316S,過程接頭1Cr18Ni9Ti  ,2088殼鋁制
負載能力：  （電流型）250~1425Ω（電壓型）≥2KΩ

壓力單位換算

0.1Mpa（兆帕）＝100Kpa（千帕）＝1bar（巴）≈0.98atm（標準大氣壓）≈ 1kgf/cm2（公斤力/厘米²） ≈14.5psi

注意事項

1.當收到產品時請檢查包裝是否完好，并核對變送器型號和； 規格是否與您選購的產品相符；
2.禁止測量弱酸性以上的酸性介質（PH6以下），簡單識別方法手可以接觸即可；
3.傳感器屬于器件，用戶在使用時請不要自行拆解，更不能碰觸膜片，以免照成產品損壞。
