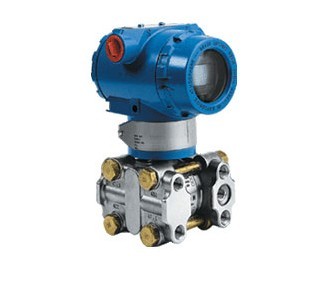

工作原理

    壓力傳感器是在單晶硅片上擴散上一個惠斯通電橋，電壓阻效應是橋壁電阻值發生變化，產生一個差動電壓信號。此信號經專用放大器，再經電壓電流變換，將量程相對應的信號轉化成標準4~20mA/0~5VDC/0~10VDC信號。

壓力變送器特點

由于采用了微處理器而使靈活性增大、功能增強
具有較強的自診斷能力
零點和量程調整互不影響
兼有完善的遠程和就地設定、調校功能
二線制，符合HART協議可與HART協議終端通信而不中斷輸出
采用數字化補償技術對溫度及靜壓進行補償
穩定性能好，精度高，阻尼可調，抗單向過載能力強
無機械傳動部件，維修工作量少，堅固抗振
全部通用件，方便維護
觸介質的膜片材料可選，可全天候使用

技術參數

測量范圍：G:0…0.15～41370kpa、A：0…6.2～6890kpa
輸出信號：4~20mA輸出疊加HART®協議數字信號（兩線制）
電    源：外部供電24V DC，（電源范圍12V~45V）
安    裝：隔爆型dⅡCT5,本安型iaⅡCT5
遷移特性：正負遷移后，其量程上、下限均不得超過量程的上限。在zui小量程時，zui大正遷移為0.975URL；zui大負遷移為-URL
溫度范圍：介質溫度-40～104℃,儲存溫度-40～85℃,整機工作溫度-40～85℃/-20～70℃（帶數字表頭）
相對濕度：0～100%
超壓上限：量程為6.89MPa以下的施加0（正壓力）~13.8MPa；量程為20.68MPa的施加0（正壓力）~31.2MPa；量程為41.37MPa，施加0（正壓力）~51.45MPa變送器無損壞。正常工作壓力在3.45kPa（正壓力）至變送器量程上限，法蘭可承受68.9MPa壓力
容積變化：小于0.16cm3
阻  尼：時間常數在0.2～32.0s之間可調
啟動時間：3s，無需預熱
性能指標：在無遷移、316不銹鋼隔離膜片及其它標準測試條件下
量 程 比：40：1
精    度：量程為3、4、5
          量程比為1：1到10：1時，為調校量程的±0.1%
      量程比為10：1到40：1時，為±0.05（1+0.1URL/量程）%量程，
          量程為6、7、8、9、0
          量程比為1：1到10：1時，為調校量程的±0.15%
    量程比為10：1到40：1時，為±0.075（1+0.1URL/量程）%量程，
穩 定 性：六個月誤差為zui大量程的±0.15%
溫度影響：量程為4、5、6、7、8
零點誤差為zui大量程的±0.25%/55℃
包括量程和零點的總誤差，為zui大量程的0.5%/55℃
注    意：對于量程3、9、0溫度誤差要加一倍。
超壓影響：加壓140kgf/cm2后，誤差為zui大量程范圍的±0.25%
電源影響：小于輸出量程的0.005%/V
振動影響：在任意軸向上，頻率為200Hz，引起的誤差為zui大量程范圍的±0.05%/g
負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。
安裝影響：zui大可產生不大于0.25 kPa的零位誤差，但可校正，對量程無影響,測量本體相對法蘭轉動無影響
電磁輻射：符合IEC801標準

壓力單位換算

0.1Mpa（兆帕）＝100Kpa（千帕）＝1bar（巴）≈0.98atm（標準大氣壓）≈ 1kgf/cm2（公斤力/厘米2） ≈14.5psi

 注意事項

1.當收到產品時請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符；
2.禁止測量弱酸性以上的酸性介質（PH6以下），簡單識別方法手可以接觸即可；
3.傳感器屬于器件，用戶在使用時請不要自行拆解，更不能碰觸膜片，以免照成產品損壞。
