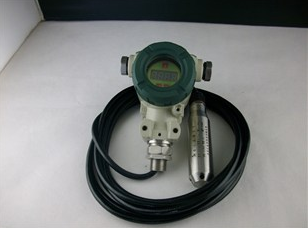

產品概述

   MF-LT02系列投入式靜壓液位計采用分體式由測量表和探頭共同組成，是基于所測液體靜壓與該液體高度成正比的原理，產品采用產品采用穩定、壓阻式力傳感器及智能化變送器處理電路，采用數字化溫度補償技術及非線性修正技術，是一款液位測量產品。防水電纜與外殼密封連接，通氣管在電纜內，可長期投入液體中使用。一體化的結構和標準化的輸出信號，為現場使用和自動化控制提供了方便。該產品以兩線制方式工作，體積小巧、重量輕、易安裝，使用方便，可直接替代兩線制模擬4～20mADC輸出變送器。
    本產品采用進口高精度感應芯體，選進的貼片工藝，配套帶有零點、滿量程補償，溫度補償?shù)姆糯蠹呻娐?，將被測量介質的壓力轉換成4～20mA、0～5VDC、0～10VDC、1～5VDC等標準電信號。采用全不銹鋼封焊結構，具有良好的防潮能力及優異的介質兼容性。使之產品的抗沖擊能力、過載能力、產品密封性等性能有了較大提高，產品高壓力可達200米水位。主要適用于河流、地下水位、水庫、蓄水池、深水井、水塔及容器等的液位測量與控制。

測量原理

 當傳感器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ=ρ.g.H + Po式中：
    P： 液位計迎液面所受壓力
    ρ： 被測液體密度
    g： 重力加速度（標定時按照9.8015）
    Po：液面上大氣壓
    H： 傳感器投入液體的深度
  同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po，使傳感器測得壓力為：ρ.g.H，顯然,通過測取壓力P，可以獲得液位深度。

 產品特點

  A、采用擴散硅感壓芯片；
  B、貼片工藝，具有零點、滿量程補償，溫度補償；
  C、放大集成電路；
  D、全封焊結構、抗沖擊、耐疲勞；
  E、輸出信號多樣化（有電流型、電壓型）；
  F、寬電壓設計，接線反向和過壓保護，限流保護；
  G、結構小巧，安裝方便；
  H、電氣連接采用特殊灌封工藝，標套8米導氣電纜，防護等級達國家IP68標準

技術參數

被測介質：與304不銹鋼兼容介質（標配）、與聚四氟乙烯兼容的液體介質
壓力類型： 表壓
量    程： zui大量程：0～200m
           zui小量程：0～10mm
量 程 比 ：TD量程比：10:1
           ≥5:1時精度：±[0.25+0.05((URL/量程)]%
輸出信號：電流：4～20mA（二線制）、0～20mA（三線制）
精 確 度：±0.25%FS
穩 定 性：0.15%FS/年，18個月誤差不超過0.2%FS
零點漂移：0.15%FS(≤100KPa),0.2%（≥100KPa），可標定消除
滿度漂移：±0.15%FS/℃（≤100KPa),±0.2%FS/℃（>100KPa)
供    電： 24V DC（10～36V）
絕緣電阻： ≥100 MΩ/50VDC
負載電阻:  ≤（U-10V)/0.02Ω
介質溫度：-30～80℃、-40～125℃、-50～300℃（0.5%FS）
補償溫度：0～70℃或-10～80℃
環境溫度：-40～85℃
儲存溫度：-40～120℃
溫度影響：相對一個大氣壓，20℃環境下：0.5%/25℃
相對濕度： 0～95% RH
密封等級：IP68
過載能力：200%FS
響應時間：≤1000HZ
振    動: 10gRMS.2000HZ條件下無變化）
沖    擊：20g,11ms
顯    示：4位LCD液晶顯示、LED
材料選擇：液體接觸部件：304不銹鋼
          傳感器膜片：316L不銹鋼
          線纜：聚乙烯/聚四氟乙烯
          外殼：不銹鋼、雙層烤漆壓鑄鋁
電氣接口：引線式，M20*1.5
通訊協議：RS485(標準Modbus)/assic碼協議/HART協議/PROFIBUS-PA協議
防爆等級：EXdⅡCT6、EXiaⅡCT6
防護等級：IP68(液體接觸部件）；IP67（電路變送器部分）

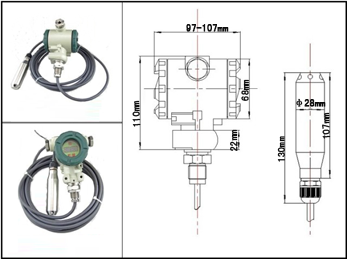

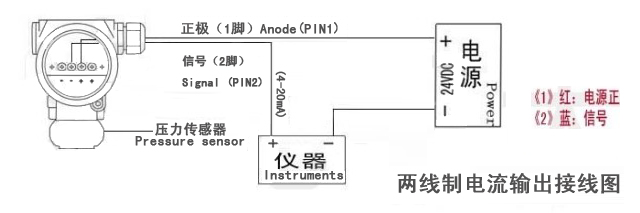

典型接線圖


    產品應用

  A、水箱水位、油箱油位、水槽（油槽）的液位測量；
  B、水井、水塔、河流、水庫、蓄水池等的水位測量；
  C、污水處理設備、海洋水位、地下水監測；
